ПГБ-200-СГ
Специалисты Завода ГазСинтезⓇ поставляют пункты редуцирования газа ПГБ-200-СГ в блочно-модульном исполнении. Они предназначены для выполнения таких функций, как:
- снижение начального давления газа;
- поддержание необходимого уровня давления газа на выходе;
- измерение и учет расхода ресурса;
- очистка используемого газа от мелких механических включений.

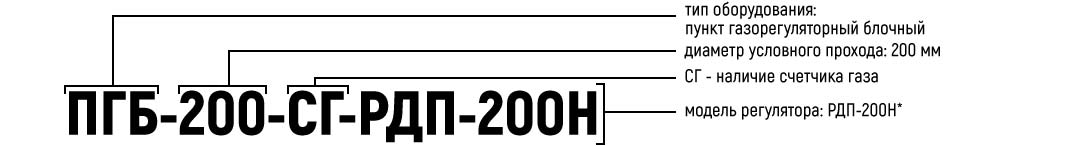

Условное обозначение необходимо указывать при оформлении заказа с учетом требований к оборудованию:
* Модель регулятора подбирается в соответствии с указанными значениями в таблице типоразмеров
Как купить ПГБ-200-СГ с доставкой до любого города Новосибирской области у сотрудников Завода ГазСинтезⓇ?
Для заказа в Новосибирске и расчета стоимости изготовления газорегуляторного пункта ПГБ-200-СГ воспользуйтесь одним из удобных способов, представленных ниже:
- позвонить по бесплатной телефонной линии 8-800-555-4784
- отправить запрос на адрес электронной почты
- оставить заявку через форму "Запрос на оборудование"
Модификации ПГБ-200-СГ
Завод ГазСинтезⓇ выпускает шесть модификаций ПГБ-200-СГ, технические параметры которых соответствуют типоразмерному ряду ПГБ-200:
| Условное обозначение | Регулятор |
Входное давление, МПа |
Выходное давление, кПа |
Пропускная способность, м3/ч |
|---|---|---|---|---|
| ПГБ-200-РДП-200Н | РДП-200Н | 0,05 - 1,2 | 1,5 - 60 | 10118 - 95183 |
| ПГБ-200-РДП-200В | РДП-200В | 0,1 - 1,2 | 60 - 600 | 11186 - 95183 |
| ПГБ-200-РДБК1-200/105 | РДБК1-200/105 | 0,1 - 1,2 | 1 - 60 | 5900 - 38350 |
| ПГБ-200-РДБК1П-200/105 | РДБК1П-200/105 | 0,1 - 1,2 | 30 - 600 | 5900 - 38350 |
| ПГБ-200-РДБК1-200/140 | РДБК1-200/140 | 0,1 - 1,2 | 1 - 60 | 9500 - 61750 |
| ПГБ-200-РДБК1П-200/140 | РДБК1П-200/140 | 0,1 - 1,2 | 30 - 600 | 9500 - 61750 |
Конструктивное исполнение ПГБ-200-СГ
Внешне пункт редуцирования газа представляет собой блок-модуль, облицованный профлистами или сэндвич-панелями. Цветовое решение и толщина сэндвич-панелей уточняются на этапе формирования технического задания с учетом пожеланий Заказчика.
ПГБ-200-СГ разработан с учетом установки на открытом воздухе, что исключает необходимость строительства дополнительных специальных помещений.
В соответствии со списком ГОСТа 15150-69 газорегуляторный пункт Завода ГазСинтезⓇ относится к 1 категории размещения. Эксплуатация допускается на объектах при выполнении следующих условий: умеренно-холодная, умеренная или холодная климатическая зона, температура окружающей среды в пределах -60°C - +40°C, влажность воздуха при температуре +25°C до 100%.
Внутри ПГБ-200-СГ предусмотрено два отсека с независимыми друг от друга входами. Помещения разделены газонепроницаемой перегородкой и отличаются составом оборудования:
- технологический отсек: фильтр газа, запорная и регулирующая арматура, первичные приборы КИПиА;
- вспомогательный отсек: электрическое силовое оборудование, система обогрева, вторичные приборы КИПиА.
Приборы управления ПГБ-200-СГ
Контроль за качеством работы оборудования и оценка показателей осуществляется за счет приборов учета, таких как:
- датчики: давления, температуры, перепада давления (по заказу);
- электронный корректор;
- расходомер;
- манометры и термометры.
Передачу информации о показателях возможно осуществлять дистанционно посредством GSM-канала (при наличии GSM-модема).
Компоновочная схема ПГБ-200-СГ*
* Компоновочная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.
Функциональная схема ПГБ-200-СГ*
1 - Регулятор давления Ду50 (2шт.); 2 - Предохранительный запорный клапан Ду50 (2шт.); 3 - Предохранительный сбросной клапан Ду50 (1 шт.); 4 - Фильтр газа сетчатый Ду50 с индикатором перепада давления (1 шт.); 5 - Измерительный комплекс Ду50 (1 шт.); 6 - Кран шаровый Ду50 (9 шт.); 7 - Кран шаровый Ду20 (4 шт.); 8 - Кран шаровый Ду15 (4 шт.), 9 - Кран шаровый для манометра Ду15 (3 шт.), 10 - Манометр (2 шт.), 11 - Напоромер (1 шт.)
* Функциональная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.
Габаритные размеры ПГБ-200-СГ*
1 - Р вх. (Ду 200); 2 - Р вых. (Ду 200); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка
1 - Р вх. (Ду 200); 2 - Р вых. (Ду 200); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка
* Схема габаритных размеров представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.
Для расчета стоимости ПГБ-200-СГ:
- присылайте технические требования на электронную почту zakaz@sargs.ru;
- заполняйте онлайн-форму для заказа изделия "Запрос на оборудование".
Для получения консультации нашего специалиста по устройству, конструкции и параметрам изделия, Вы можете:
- позвонить сотрудникам Завода ГазСинтезⓇ по телефону 8-800-555-4784;
- воспользоваться формой "Задать вопрос";
- оставить запрос через форму "Обратная связь".
